クリーンマシン

HOME > クリーンマシン



自社開発の非接触マグネットドライブを採用し、従来の駆動方式に比べ、高トルクを得る事ができ、強粘着ロールや強粘着テープにおいても 安定したクリーニングが可能です。

クリーンマシン粘着式ゴムロールと転写用粘着テープの組み合わせで、除塵したいワーク表面のゴミを効率よく取り除きます。
電子回路基板の製造には欠かせなくなった除塵装置。各工程のメイン装置に比べれば小さい装置ですが、 その役割は大きく、工程歩留り向上に役立っております。
電子回路基板のパターン密度が微細化されてきた今日では、益々その役割は必要不可欠となっております。
エムエルシー・テックではそうしたお客様のご要望に応じ、各種クリーンマシーンをご提案致します。

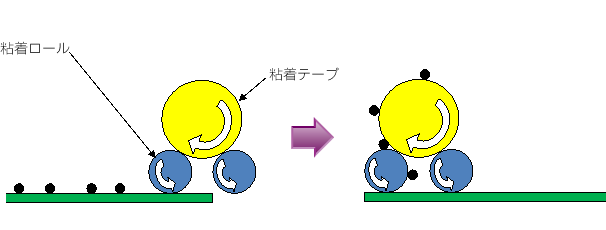

除塵の仕組み

【クリーンマシーンのゴミの除去方法】

  • ワーク表面に付着したゴミを粘着ロールに吸着させ、転写用粘着テープに転写させます。
  • 粘着ロールに着いたゴミは瞬時に粘着テープへ転写されますので、粘着ロールは常に清潔な状態をキープでき、 ワークに対するゴミの再付着を防止できます。

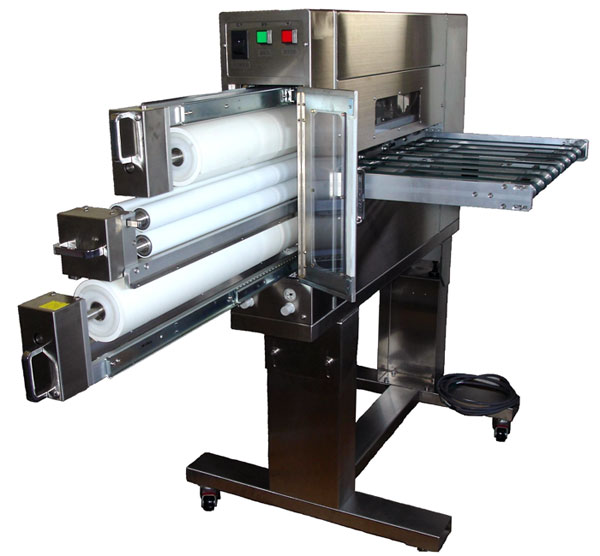

インライン型

MMF-465

MMF-465F

MMF-465SI

クリーンロール:上下各2本
クリーンテープ:上下各1本

クリーンロール:上下各4本
クリーンテープ:上下各2本

クリーンロール:上下各3本
クリーンテープ:上下各6本

MMF−465 MMF−465F MMF−465SI

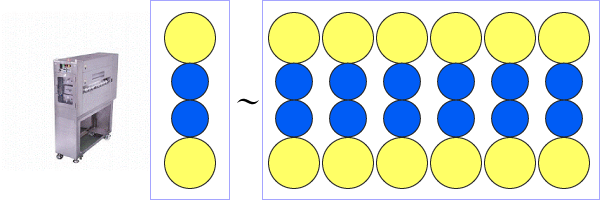

粘着ロールと粘着テープの1:1モデルです。1連タイプから最大6連タイプまでシリーズ化しております。

その他装置

クリーンユニット

ロールtoロール用

印刷機や検査機などに搭載するMODELです。

ロールtoロール基材用です。

クリーンユニット

ロールtoロール用

卓上型

MMF-130R(卓上クリーナー)

クリーンロール:上下各2本
クリーンテープ:上下各1本

MMF−130R(卓上クリーナー)

MMF−130R(卓上クリーナー)

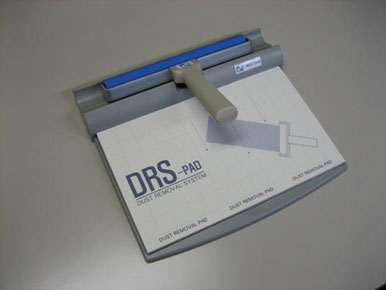

ハンディクリーナー

各種ワークや機器ツールの清掃用です。ご使用の工程によりゴム種類を2種類用意しております。

ゴム種類

シリコン

ブチル

粘着力

強・中・弱

サイズ

150mm、250mm

※上記以外のサイズも承ります。

転写パッド:330×240mm×50枚積層
